Chip LED là gì? Đặc điểm cấu tạo của chip LED

Chip LED đóng vai trò cực kỳ quan trọng, thậm chí được coi là “trái tim” của mỗi chiếc đèn. Chất lượng và hiệu suất của bóng đèn LED, cũng như sự ổn định của nguồn sáng, phụ thuộc mạnh mẽ vào loại chip LED được sử dụng. Mặc dù vậy, vẫn có một số khách hàng chưa thực sự hiểu rõ về chip LED cũng như sự khác biệt giữa các loại chip thông dụng trên thị trường. Trong bài viết này, hãy cùng LED Bùi Gia tìm hiểu một cách chi tiết về những loại chip LED thường dùng.

Chip LED là gì?

Chip LED là một thành phần quan trọng trong đèn LED. Được hiểu một cách đơn giản, chip LED là một điốt bán dẫn chứa trong nó một con chip bán dẫn, chứa các tạp chất có công dụng tạo ra tiếp giáp P-N. Chip LED đảm nhiệm vai trò quan trọng trong duy trì ổn định nguồn sáng và đảm bảo chất lượng tốt của đèn LED.

Chip LED là gì?

Cấu tạo của chip LED

Cấu tạo của chip LED có 5 phần với các vai trò quan trọng như sau:

Giá đỡ: Đây là phần có hai chức năng chính. Thứ nhất, nó giữ chặt con chip LED và định vị nó. Thứ hai, giá đỡ cũng đóng vai trò tản nhiệt, giúp làm mát con chip trong quá trình hoạt động.
Chip: Là phần quan trọng nhất trong chip LED, có nhiệm vụ phát sáng. Màu sắc của ánh sáng được tạo ra dựa vào cấu tạo của chất bán dẫn trong chip.
Keo: Lớp keo này giúp tản nhiệt cho con chip LED. Các loại keo thông thường được sử dụng là keo epoxy hoặc keo silica.
Dây dẫn: Dùng để nối hai cực của chip LED. Dây dẫn thường có đường kính khoảng 0,8mm hoặc 1mm, và thường được làm từ vàng 0,999. Việc sử dụng dây dẫn vàng giúp bóng đèn có tính truyền nhiệt và dẫn điện cao, giúp tránh tình trạng bóng đèn chết do dây dẫn đứt.
Bột huỳnh quang: Có chức năng tạo ra màu sắc cho ánh sáng. Tùy thuộc vào loại bột huỳnh quang và cấu tạo của nó, chúng ta có thể thu được ánh sáng trong các màu khác nhau.

Nguyên lý hoạt động

Nguyên lý hoạt động của chip LED là dựa vào hiện tượng tiếp giáp P-N trong các chất bán dẫn. Dưới đây là chi tiết nguyên lý hoạt động của chip LED:

Chip bán dẫn: Chip LED chứa một cấu trúc bán dẫn, thường được làm từ các vật liệu như GaAs (Gallium Arsenide), GaN (Gallium Nitride) hoặc InGaN (Indium Gallium Nitride).
Tiếp giáp P-N: Bên trong chip bán dẫn, có hai khu vực được dot (điểm) với các tạp chất để tạo thành tiếp giáp P-N. Khu vực P chứa lỗ trống và khu vực N chứa các điện tử tự do.
Dòng điện: Khi một điện áp được áp dụng vào đầu vào của chip LED, dòng điện sẽ chạy từ khu vực P qua khu vực N thông qua tiếp giáp P-N. Khi dòng điện đi qua tiếp giáp, các điện tử tự do từ khu vực N sẽ lấp đầy lỗ trống từ khu vực P.
Phát xạ ánh sáng: Khi các điện tử và lỗ trống kết hợp, họ sẽ chuyển từ trạng thái năng lượng cao xuống trạng thái năng lượng thấp. Trong quá trình này, năng lượng được giải phóng dưới dạng các hạt photon. Các bức xạ photon này là nguồn ánh sáng và tạo thành hiện tượng phát sáng trong chip LED.

Quá trình này diễn ra một cách nhanh chóng và liên tục khi áp dụng điện áp vào chip LED, làm cho đèn LED phát ra ánh sáng liên tục và ổn định. Màu sắc của ánh sáng phát ra phụ thuộc vào cấu trúc bán dẫn và chất liệu được sử dụng trong chip LED.

Các loại chip LED hiện nay trên thị trường

Với sự phát triển và tầm quan trọng của chip LED, các nhà sản xuất đã tạo ra rất nhiều loại chip khác nhau tung ra thị trường nhằm phục vụ mục đích sử dụng của khách hàng. Cơ bản, chúng ta có thể chia các loại chip LED thành 6 loại như sau:

Chip DIP

Chip DIP (Duel In-line Package) là một trong những thế hệ chip LED đầu tiên và cho đến nay vẫn được sử dụng phổ biến trong một số thiết bị đơn giản. DIP LED thường có công suất nhỏ, chủ yếu là 1W và 3W, và có hình dạng như một viên đạn với 2 chân để gắn vào bảng mạch.

Mặc dù công nghệ LED hiện đại đã phát triển vượt bậc với các loại chip nhỏ gọn và hiệu suất cao hơn, nhưng DIP LED vẫn được sử dụng trong một số thiết bị đơn giản như các mắt thần trong điều khiển TV, quạt, đèn nháy, và một số ứng dụng có yêu cầu cơ bản về ánh sáng.

Việc sử dụng chip DIP trong những ứng dụng như vậy có thể do chi phí thấp và tính đơn giản của công nghệ này, đồng thời cũng phụ thuộc vào yêu cầu cụ thể của từng sản phẩm. Tuy nhiên, trong các ứng dụng đòi hỏi hiệu suất ánh sáng cao và tiết kiệm năng lượng, thì các loại chip LED tiên tiến hơn như SMD (Surface Mount Device) và COB thường được ưu tiên sử dụng.

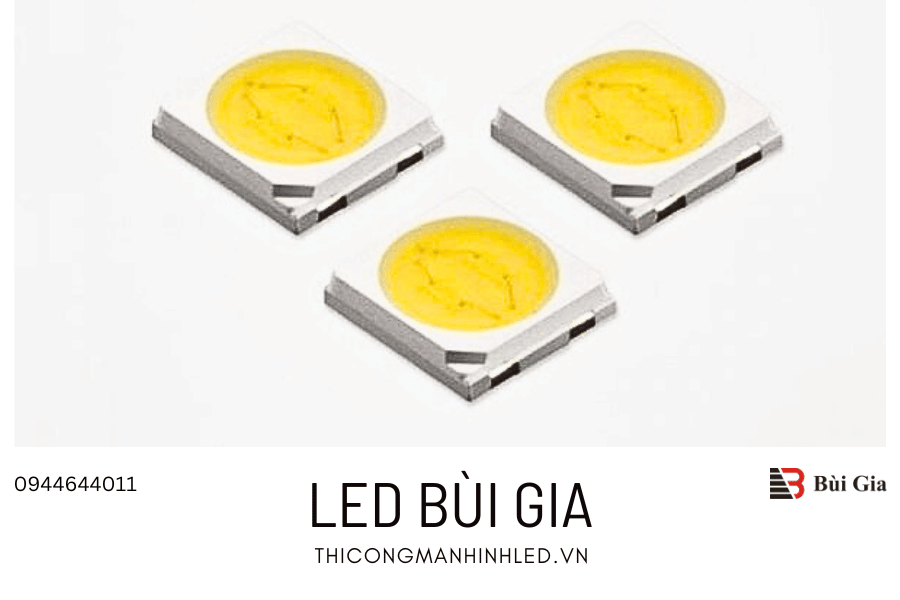

Chip SMD

Chip SMD (Surface Mounted Device) là một loại chip LED tiên tiến được sử dụng rộng rãi trong nhiều ứng dụng, đặc biệt là trong các loại đèn trang trí. Các điểm nổi bật của chip SMD bao gồm:

Chất lượng ánh sáng: Chip SMD được đánh giá cao về chất lượng ánh sáng. Các viên LED SMD được gắn trực tiếp lên bảng mạch và sử dụng công nghệ tiên tiến giúp tạo ra ánh sáng đồng đều, không có hiện tượng nhấp nháy và không gây mỏi mắt.
Đa dạng màu sắc: Chip SMD có thể phát ra nhiều màu sắc khác nhau, cho phép tạo ra các hiệu ứng ánh sáng đa dạng và hấp dẫn. Điều này làm cho chip SMD rất phù hợp với các loại đèn trang trí và chiếu sáng có yêu cầu đặc biệt về màu sắc.
Đa dạng công suất: Chip SMD có nhiều loại công suất khác nhau, từ nhỏ như 0.1W đến lớn hơn như 10W, 20W hoặc hơn nữa. Điều này giúp phù hợp với nhiều nhu cầu sử dụng khác nhau, từ ánh sáng trang trí nhẹ nhàng đến chiếu sáng mạnh mẽ trong các ứng dụng công nghiệp.

Nhờ những ưu điểm trên, chip SMD đã trở thành lựa chọn phổ biến và được ưa chuộng trong lĩnh vực chiếu sáng và đèn trang trí hiện đại.

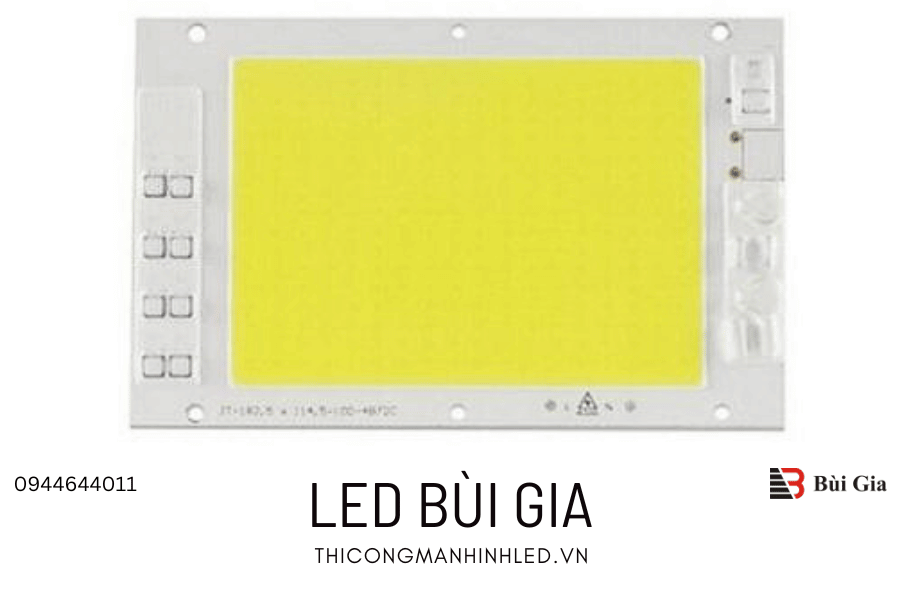

Chip COB

Chip COB (Chip On Board) là một loại chip LED tiên tiến được phát triển dựa trên nền tảng của chip DIP, nhưng có nhiều điểm mạnh vượt trội. Điểm đáng chú ý của chip COB bao gồm:

Công nghệ COB: Thay vì sử dụng nhiều chip LED nhỏ riêng lẻ như DIP, chip COB được thiết kế với tập hợp các chip nhỏ liền mạch và gắn chúng trên một mô-đun, tạo thành một chip LED lớn hơn. Việc này giúp tăng hiệu suất phát sáng và giảm được nhiệt độ làm nóng, cải thiện tuổi thọ và ổn định của đèn.
Ánh sáng mạnh mẽ: Chip COB thường có ánh sáng mạnh mẽ và đồng đều, không có hiện tượng nhấp nháy và không gây mỏi mắt. Điều này làm cho chip COB rất phù hợp với việc chế tạo đèn chiếu sáng công nghiệp và đèn chiếu sáng mạnh.
Ứng dụng rộng rãi: Do tính năng ánh sáng mạnh mẽ và đồng đều, chip COB thường được ứng dụng rộng rãi trong việc chế tạo đèn trần, đèn pha, đèn downlight, đèn track, đèn đường và các ứng dụng công nghiệp khác.
Stabilization: Chip COB thường có tính ổn định cao hơn và ít gây ra hiện tượng thay đổi màu sắc trong quá trình sử dụng, đây là một điểm mạnh so với một số loại chip LED khác như SMD, đặc biệt trong các ứng dụng yêu cầu ánh sáng ổn định và chất lượng cao.

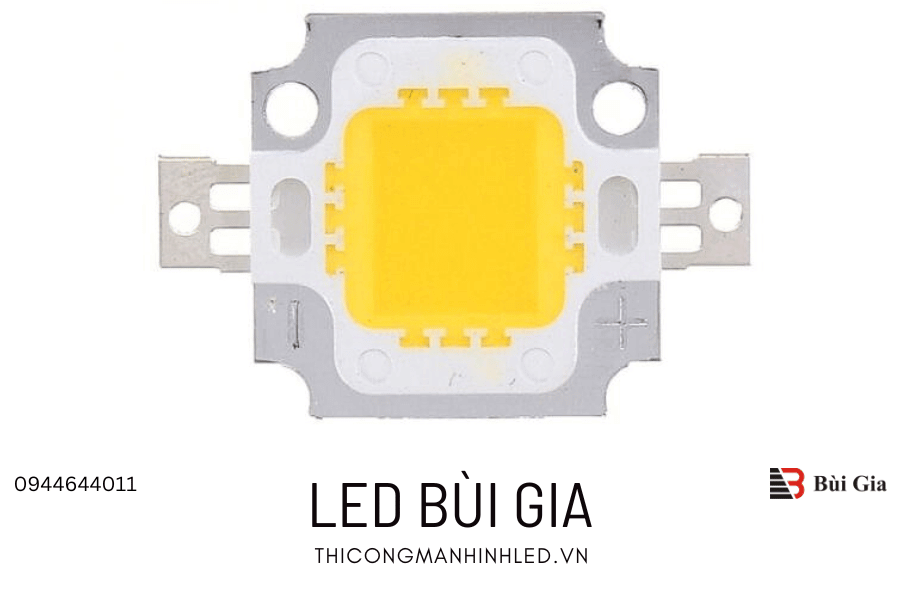

High-power LED

High-power LED là một loại chip LED có công suất cao, tạo ra ánh sáng mạnh mẽ và chói, thường được sử dụng trong các ứng dụng đèn chiếu sáng ngoài trời và các ứng dụng công nghiệp. Điểm đáng chú ý của chip High-power LED bao gồm:

Công suất cao: Như tên gọi, chip High-power LED có công suất cao, thường từ vài watts đến hàng chục watts, cho phép tạo ra ánh sáng rực rỡ và mạnh mẽ. Nhờ vào công suất cao, loại chip này thường được sử dụng trong các ứng dụng đèn chiếu sáng công nghiệp, đèn đường, đèn chiếu sáng quang cảnh và các ứng dụng ngoài trời khác.
Cấu trúc bền vững: Chip High-power LED thường được chế tạo với lớp cách điện và vỏ nhôm bên ngoài, giúp tản nhiệt hiệu quả và đảm bảo tuổi thọ của chip. Phần trên của chip được cố định bằng lớp keo và lá đồng, kẽm hàm, giúp giữ cho chip cố định và ổn định trong quá trình hoạt động.
Tiết kiệm chi phí: Mặc dù có công suất cao, nhưng chip High-power LED vẫn có mức chi phí tương đối tiết kiệm so với các giải pháp chiếu sáng truyền thống khác như đèn cao áp hay đèn sodium. Điều này giúp tiết kiệm được chi phí đầu tư ban đầu và chi phí vận hành trong thời gian dài.

Nhờ vào những ưu điểm nổi bật trên, chip High-power LED đã trở thành một lựa chọn phổ biến và ưu tiên trong các ứng dụng đèn chiếu sáng công nghiệp và đèn chiếu sáng ngoài trời hiện nay.

MCOB LED

MCOB LED là một loại chip LED tiên tiến và đáng chú ý. Tên gọi của nó, “MCOB”, viết tắt của “Multiple chip on board”, tạm dịch là “nhiều chip được gắn trên một bảng mạch”, làm nổi bật tính năng đặc biệt của loại chip này.

Cấu trúc của chip MCOB bao gồm nhiều chip nhỏ được gắn liền nhau trên cùng một bảng mạch nhỏ. Việc sử dụng nhiều chip nhỏ giúp tăng hiệu suất chiếu sáng và tản nhiệt hiệu quả hơn. Đồng thời, những chip nhỏ này cũng giúp phân bố ánh sáng đồng đều và giảm được hiện tượng điểm sáng hay điểm tối.

Loại chip MCOB này thường được chế tạo với công suất nhỏ, thích hợp cho các thiết bị chiếu sáng trong nội thất, như đèn trần, đèn bàn, đèn treo, đèn hắt nền, hay các loại đèn chiếu sáng dùng trong gia đình. Chip MCOB mang lại hiệu suất ánh sáng tốt, tiết kiệm năng lượng, và thích hợp cho các ứng dụng chiếu sáng không đòi hỏi công suất cao như trong không gian nhỏ và sử dụng hằng ngày.

Chip COG

Chip COG (Chip on Glass) hay LED chip dây tóc là một loại chip LED có cấu trúc độc đáo và được sử dụng rộng rãi trong công nghiệp chế tạo đèn điện tử, đặc biệt là trong các đèn điện tuýp LED. Loại chip COG này có một số đặc điểm đáng chú ý:

Đấu nối tiếp: Các con chip LED thuộc thế hệ COG được đấu nối tiếp thành một dãy dài, giống như các dây tóc trong bóng đèn vonfram truyền thống. Việc đấu nối tiếp này giúp tiết kiệm không gian và làm cho chip COG thích hợp với các ứng dụng chiếu sáng dài như trong đèn điện tuýp LED.
Hiệu suất chiếu sáng cao: Chip COG có khả năng chiếu sáng cao, cung cấp ánh sáng sáng đều và mạnh mẽ. Điều này làm cho loại chip này được ưu tiên sử dụng trong các đèn chiếu sáng công nghiệp và đèn điện tuýp LED.
Giá thành tiết kiệm: Mặc dù có hiệu suất chiếu sáng cao, chip COG lại có giá thành khá rẻ, điều này giúp giảm được chi phí sản xuất đèn LED và làm cho các sản phẩm sử dụng chip COG có giá cả cạnh tranh trên thị trường.

Nhờ vào những ưu điểm trên, chip COG đã trở thành một lựa chọn phổ biến và hiệu quả trong công nghiệp chế tạo đèn điện tử, đặc biệt là trong đèn điện tuýp LED và các loại đèn chiếu sáng công nghiệp khác.

Khi nào chọn chip LED SMD? Khi nào chọn chip LED COB?

Chọn loại chip LED phù hợp phụ thuộc vào mục đích sử dụng và yêu cầu của từng ứng dụng chiếu sáng. Dưới đây là một số điểm đánh giá và lựa chọn giữa chip SMD và chip COB:

Chip SMD

Thích hợp cho không gian chiếu sáng cường độ nhỏ: Chip SMD có công suất nhỏ và thích hợp cho các ứng dụng chiếu sáng trong không gian nhỏ như văn phòng, nhà ở, các không gian trang trí.
Cung cấp ánh sáng đồng đều và mềm mại: SMD LED thường tạo ra ánh sáng đồng đều, không có hiện tượng điểm sáng hay điểm tối, giúp tạo ra không gian chiếu sáng thoải mái.
Đa dạng màu sắc và hiệu ứng ánh sáng: Chip SMD có thể tạo ra nhiều màu sắc khác nhau và các hiệu ứng ánh sáng đa dạng, phù hợp cho các ứng dụng trang trí và chiếu sáng sáng tạo.

Chip COB

Thích hợp cho chiếu sáng công nghiệp: Chip COB có công suất cao và cung cấp ánh sáng mạnh mẽ, thích hợp cho các ứng dụng chiếu sáng công nghiệp, đèn đường, đèn pha và các ứng dụng yêu cầu ánh sáng mạnh.
Tăng hiệu suất và tản nhiệt hiệu quả: COB LED có khả năng tản nhiệt tốt hơn và tăng hiệu suất chiếu sáng, giúp đèn có tuổi thọ lâu dài hơn.
Phân bố ánh sáng tập trung: Chip COB thường có phân bố ánh sáng tập trung hơn, giúp tạo ra ánh sáng chói và hiệu quả trong các ứng dụng chiếu sáng mạnh.

Khi chọn loại chip LED, người dùng nên xem xét các yếu tố như kích thước không gian chiếu sáng, yêu cầu về mức chiếu sáng, hiệu suất, và mục đích sử dụng. Chip SMD và chip COB đều có ưu điểm riêng, và việc lựa chọn phụ thuộc vào nhu cầu cụ thể của từng ứng dụng chiếu sáng.

Ứng dụng của chip LED

Chip LED được ứng dụng rộng rãi trong nhiều lĩnh vực của đời sống hiện đại nhờ vào các ưu điểm vượt trội về hiệu suất, tiết kiệm năng lượng và độ bền. Dưới đây là một số ứng dụng phổ biến của chip LED:

Lĩnh vực giao thông: Được sử dụng trong các loại đèn chiếu sáng đường, đèn giao thông, đèn đèn đường cao tốc và đèn tín hiệu giao thông. Công nghệ LED giúp tạo ra ánh sáng rõ ràng, sáng hơn và tiết kiệm năng lượng hơn, giúp cải thiện an toàn và hiệu quả giao thông.
Lĩnh vực công nghiệp: Có công suất cao và hiệu suất ánh sáng tốt nên được sử dụng rộng rãi trong các loại đèn chiếu sáng công nghiệp như nhà kho, phân xưởng, nhà máy. Đèn LED công nghiệp giúp chiếu sáng ổn định, tiết kiệm năng lượng và giảm chi phí bảo trì.
Lĩnh vực nông nghiệp: Được ứng dụng trong chiếu sáng trồng trọt và nuôi trồng thủy sinh. Các loại đèn LED trồng cây giúp tạo ra ánh sáng phù hợp cho cây trồng, giúp chúng hấp thụ ánh sáng tốt hơn và phát triển mạnh mẽ.
Lĩnh vực giải trí: Được sử dụng rộng rãi trong các loại đèn trang trí, đèn sân khấu, đèn ánh sáng cho sự kiện và giải trí. Công nghệ LED cho phép tạo ra nhiều hiệu ứng ánh sáng đa dạng và màu sắc tươi sáng, tạo không gian sống động và sinh động trong các sự kiện và không gian giải trí.

Ngoài ra, chip LED cũng được sử dụng trong các ứng dụng chiếu sáng dân dụng, trong thiết bị điện tử, đèn ô tô, đèn chiếu sáng trong y tế và nhiều lĩnh vực khác. Tính linh hoạt và hiệu quả của chip LED đã giúp nó trở thành một công nghệ chiếu sáng phổ biến và phát triển mạnh mẽ trong những năm gần đây.

Màn hình LED thường sử dụng loại chip LED nào?

Màn hình LED thường sử dụng loại chip LED SMD (Surface Mounted Device). Chip SMD có thiết kế nhỏ gọn, được gắn trực tiếp lên bề mặt của mạch in thông qua quá trình hàn bóng, giúp tiết kiệm không gian và tạo ra màn hình LED có độ mỏng và nhẹ hơn.

Màn hình LED thường sử dụng loại chip LED nào?

Loại chip LED SMD được chọn để sử dụng trong màn hình LED vì nó có nhiều ưu điểm:

Kích thước nhỏ: Chip LED SMD có kích thước nhỏ gọn, giúp tạo ra các điểm ảnh nhỏ trên màn hình LED, từ đó tạo ra hình ảnh sắc nét và chi tiết.
Ánh sáng đồng đều: SMD LED tạo ra ánh sáng đồng đều và không có hiện tượng điểm sáng, giúp màn hình LED hiển thị màu sắc và hình ảnh một cách trung thực.
Độ bền và tuổi thọ cao: Chip LED SMD có độ bền và tuổi thọ cao, giúp kéo dài tuổi thọ và độ tin cậy của màn hình LED.
Tiết kiệm năng lượng: SMD LED có hiệu suất ánh sáng cao, tiêu thụ ít năng lượng hơn so với các loại đèn truyền thống, giúp tiết kiệm điện năng khi vận hành màn hình LED.

Nhờ vào những ưu điểm trên, chip LED SMD là lựa chọn phổ biến và phù hợp trong việc chế tạo màn hình LED, bao gồm màn hình LED trong sân khấu, quảng cáo, thể thao, truyền thông, các sự kiện lớn và ứng dụng trong nhiều lĩnh vực khác.
